一、网络结构

二、局域网LAN接口类型和特性

1.常见局域网类型

以太网（Ethernet）

  • 以太网的类型
    • 10M以太网（标准以太网）
      • 10Base-T
        • 使用最广泛的局域网标准之一
        • 使用双绞线作为物理传输介质
        • 物理介质：
          • 3类双绞线
          • 4类双绞线
          • 5类双绞线

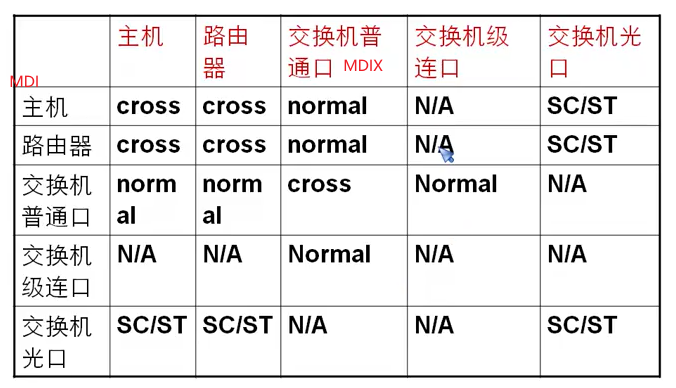

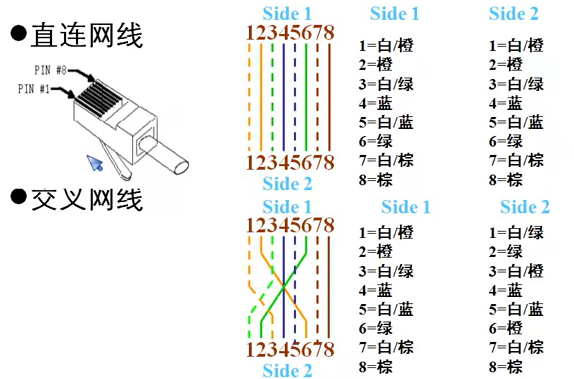

            • 线序（568B、568A标准）
            • 设备连接方式
          • 超5类双绞线
          • 6类双绞线
          • 屏蔽与非屏蔽之分
            • 屏蔽层：屏蔽干扰
      • 10Base5
        • 曾经广泛应用与主干局域网
        • 使用粗同轴电缆作为物理传输介质
      • 10Base2
        • 使用细同轴电缆作为物理传输介质
    • 100M以太网（快速以太网）
      • 100Base-TX
        • 物理介质采用5类以上双绞线
        • 传输距离最多100米
      • 100Base-FX
        • 物理介质采用单模光纤，传输距离可达10公里
        • 物理介质采用多模光纤，传输距离最多2000米
      • 快速以太网由IEEE 802.3u标准定义
    • 1000M以太网（千兆）
      • 1000Base-T
        • 物理介质采用5类以上双绞线，传输距离最多100米
      • 1000Base-F
        • 物理介质采用多模光纤，传输距离最多500米
      • 标准：IEEE 802.3z和802.3ab
    • 10000M以太网（万兆）

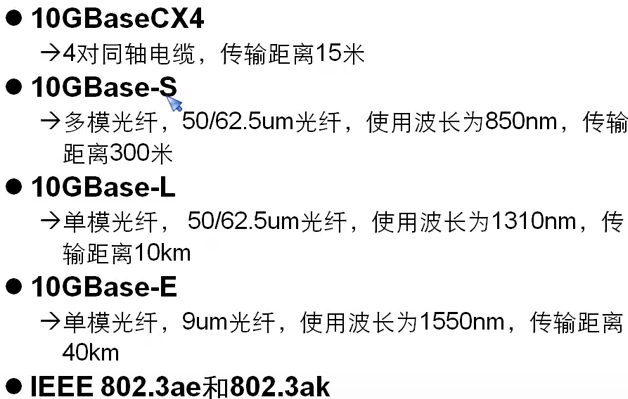

      • 10GBaseCX4
      • 10GBase-S
      • 10GBase-L
      • 10GBase-E
      • 标准：IEEE 802.ae和802.3ak

令牌总线网

令牌环网

FDDI

二、广域网WAN接口类型和特性

1.类型

窄带广域网

  • PSTN：公共交换电话网
  • ISDN：综合业务数字网
  • DDN：Digital Data Network 数字数据网
  • FR：Frame Relay帧中继
  • X.25：公用分组交换网

宽带广域网

  • ATM：异步传输模式
    • 高带宽、QoS支持很好
  • SDH：同步数字系列
    • 应用最广的光传输网络

2.异步&同步串口

异步串口

  • 两种异步串口：
    • 异步方式的同/异步串口
    • 专用异步串口
  • 异步串口可以设为专线方式和拨号方式，常用的是拨号方式

同步串口

  • 可以工作再DTE和DCE两种方式
  • 可以外接多种类型电缆
  • 支持多种链路层协议
  • 支持IP和IPX网络层协议
  • display interface serial 命令可显示同步串口信息

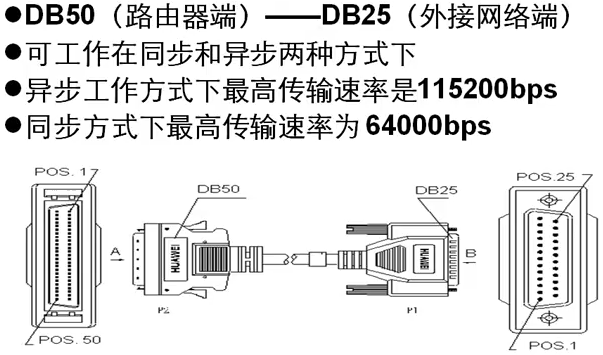

3.V.24

V.24规程的机械特性：

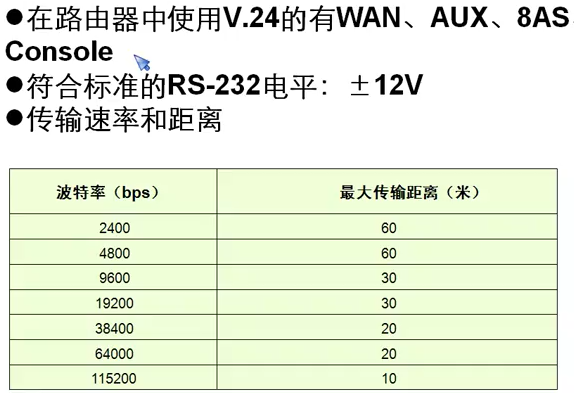

V.24电器特性、传输速率和距离

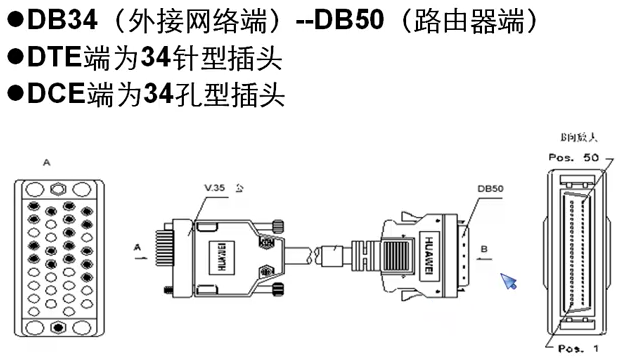

4.V.35

V.35规程的机械特性：

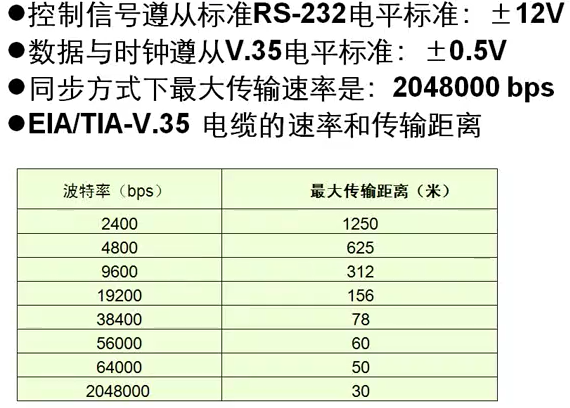

V.35电器特性、传输速率和距离

5.ISDN BRI接口

BRI接口：

  • 2B+D

PRI接口：

  • 在H3C R系列路由器上以CE1/PRI接口的形式出现

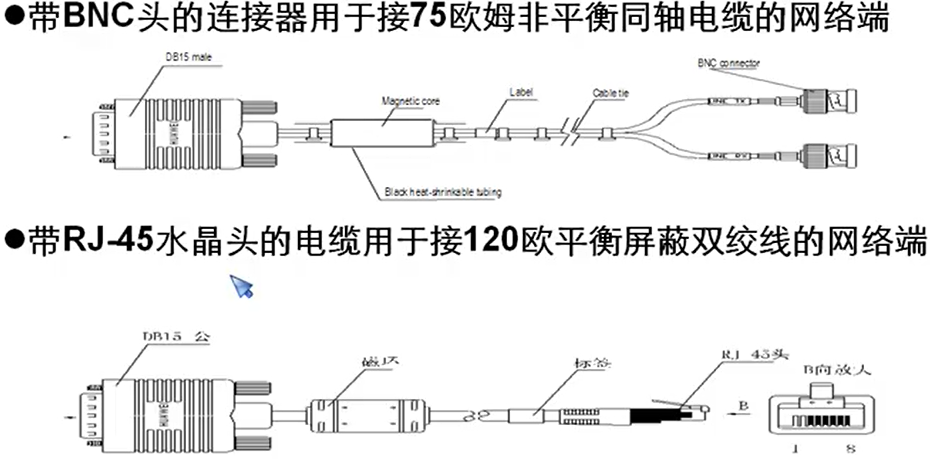

6.CE1/PRI接口

三.光纤通信系统的基本构成

组成原理

  • 光源是光波产生的根源

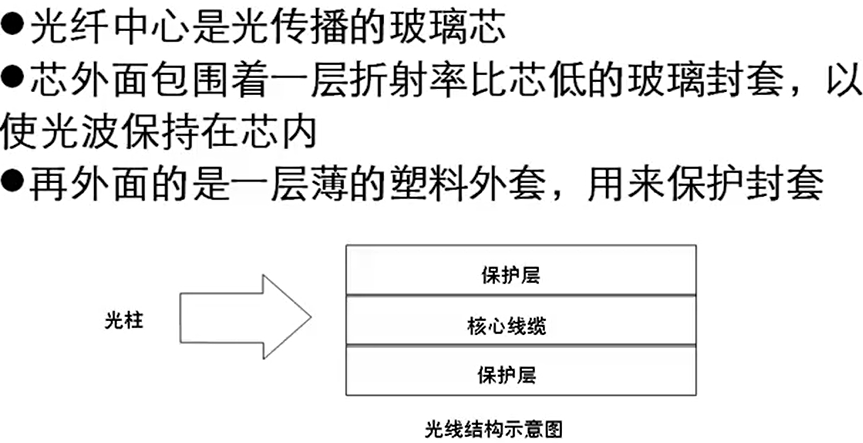

  • 光纤是传输光波的导体
  • 光发送机的功能是产生光束，将电信号转变成光信号，再把光信号导入光纤
  • 光接收机的功能负责接收从光纤上传输的光信号，并将它转变成电信号，经解码后再作相应处理

光纤

光缆

光缆是数据传输中最有效的一种传输介质，有如下特点：

  • 频带较宽
  • 电磁绝缘性能好
  • 衰减较小
  • 中继器的间隔较大

常见光纤接头

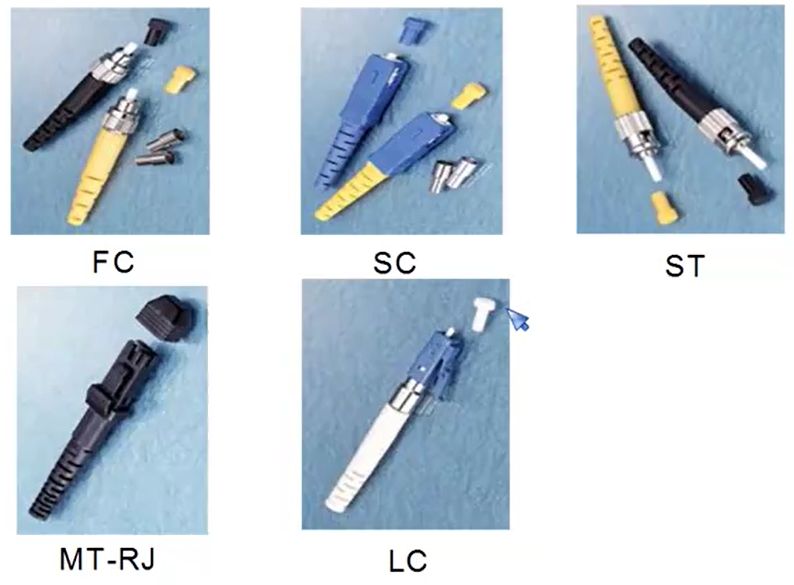

常见光接口连接器
