一、要求

  • CSMA/CD和以太网基本原理

  • 基本交换技术

  • H3C交换机相关技术

    • S3026交换机的基本配置和命令

    • 2.VLAN基本原理和配置

    • STP的基本原理

二、以太网基础

802.3相关电缆 802.3 MAC 子层协议 IEEE 802.2 标准：Logic Link Control（LLC） 常用以太网连接方式 快速以太网简介

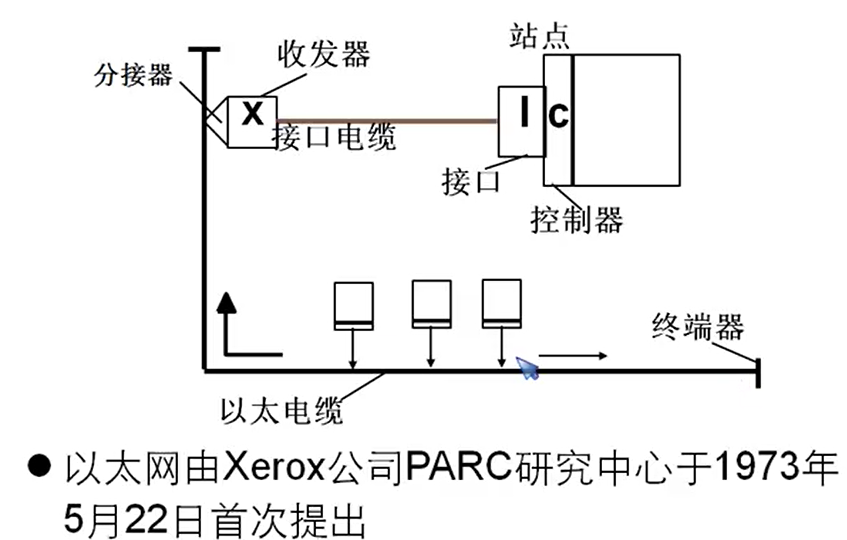

1.以太网简介

  • 共享同一条介质传输数据信息

    • CSMA/CD技术：载波侦听多路访问冲突检测

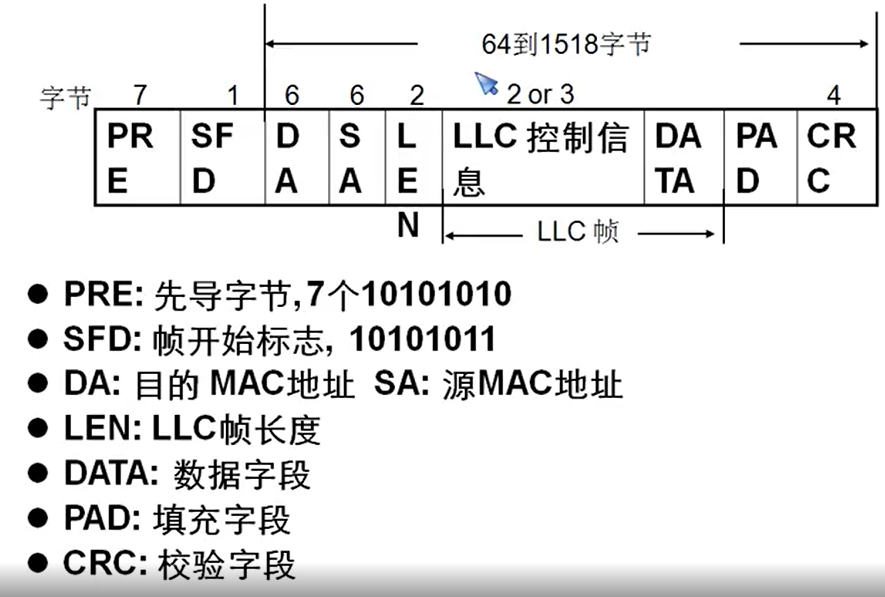

  • 802.3 帧

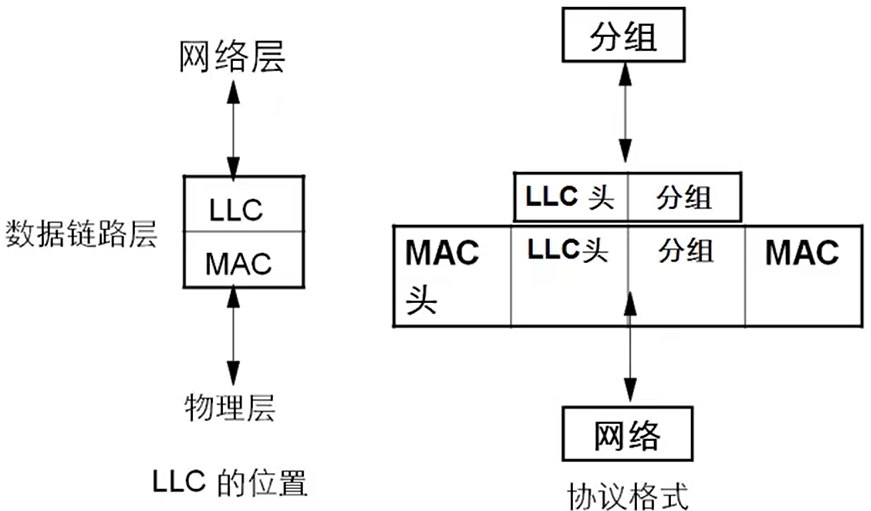

  • MAC与802.2标准

    • 数据链路层
      • LLC层（网络层）
      • MAC层（物理层）
  • 三种802.3连接方式

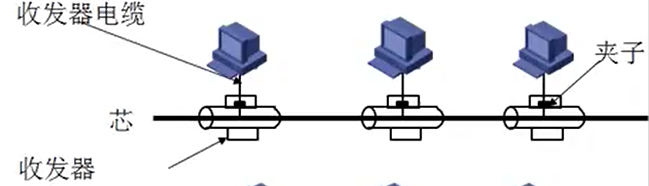

    • 10Base5

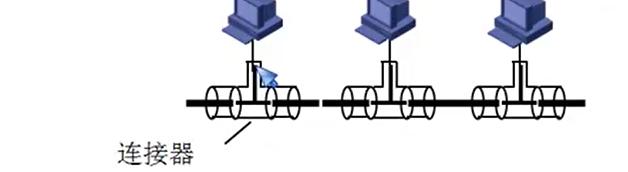

    • 10Base2
      • （监控网络还有在用）
    • 10BaseT

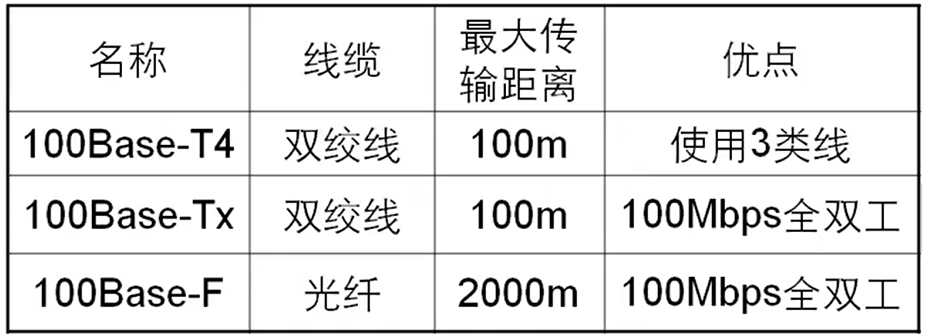

802.3u标准

三、交换技术

1.局域网交换技术

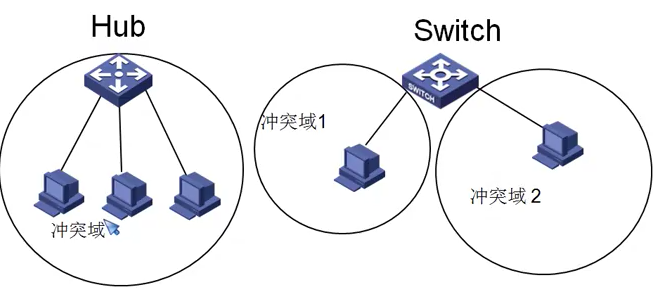

  • 冲突域：同一时间多设备同时发送
  • Hub：逻辑还是总线型拓扑结构（通过CSMA/CD缓解）
  • 交换技术（Switch）：
    • 为了解决早期共享式以太网的缺陷
    • 交换机的每个接口连接一个冲突域

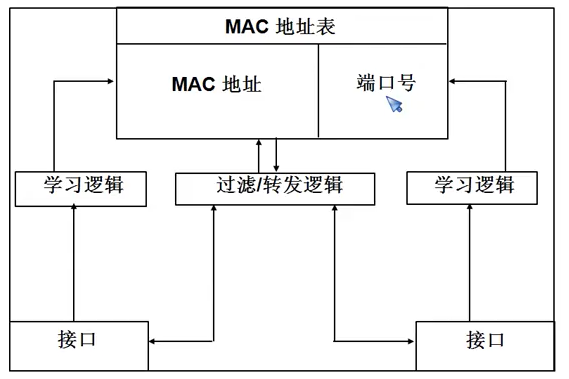

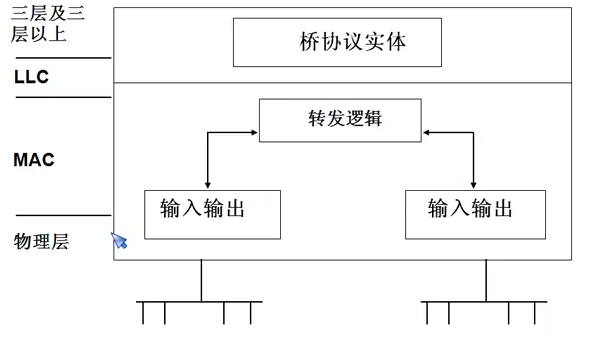

2.局域网交换机（LAN Switch）逻辑模型

  • 模型

2.LAN Switch 转发逻辑

  • 逻辑图
    • 此处的端口号为交换机的接口号
    • 转发模式：
      • 泛洪转发（Flooding）
        • 初次未加载目标mac时，向局域网内除发送数据的接口外都发送数据帧
      • 过滤/转发

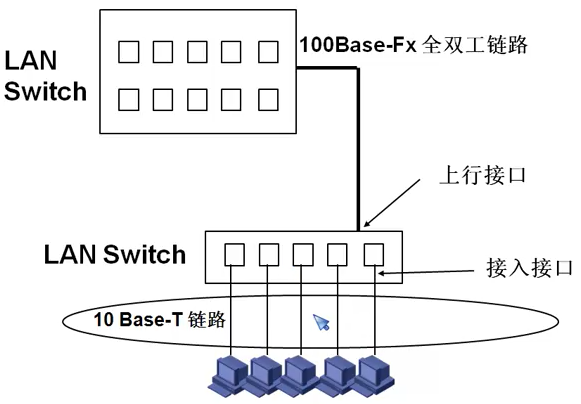

3.LAN Switch 输入输出接口

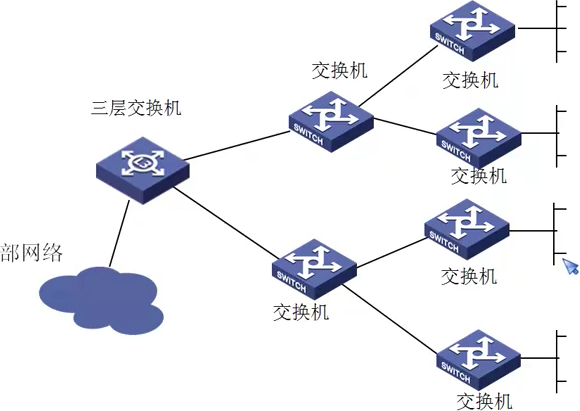

4.现代局域网模型

  • 树形模型

四、S3026以太网交换机的基本原理和配置

配置基础与配置模型 S3026端口配置 VLAN域VLAND配置 端口聚合 STP基本原理与配置

1.S3026配置

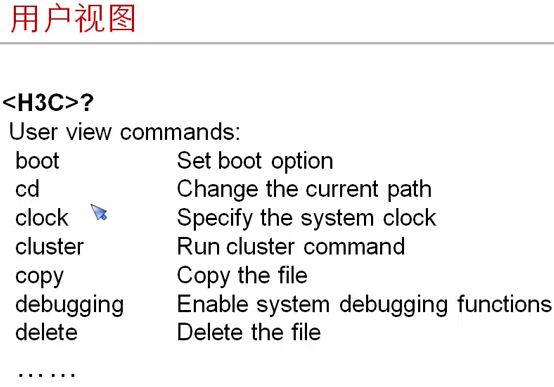

用户视图

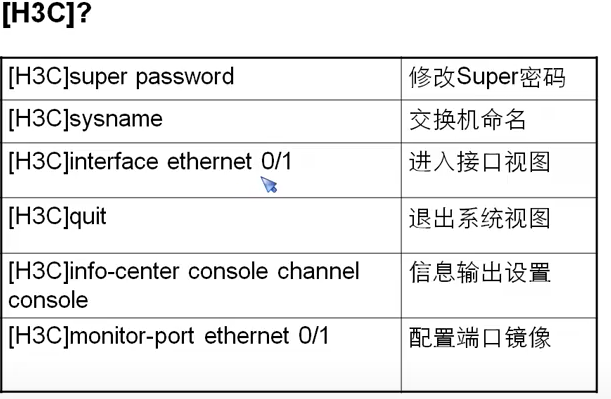

系统视图

配置端口

2.VLAN

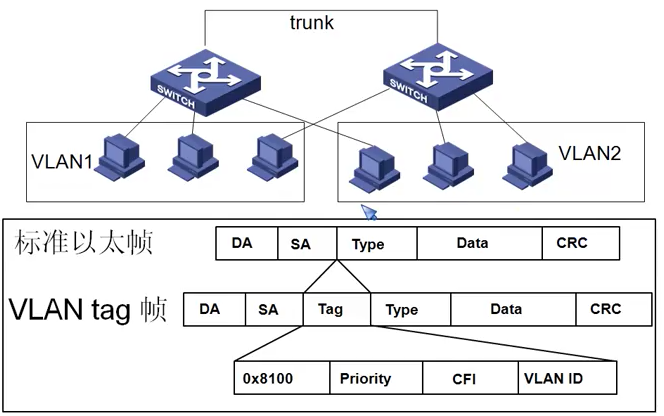

VLAN示意

  • 一个VLAN是一个广播域
  • 二层网络中，VLAN之间无法正常通信：ARP协议，是一种广播数据帧，只能在同一个广播域之间进行泛洪转发
  • 802.1Q
    • VLAN ID：12个二进制位进行标识，212-2个VLAN，可分配1-4094个VLAN。其中4096、4095保留。

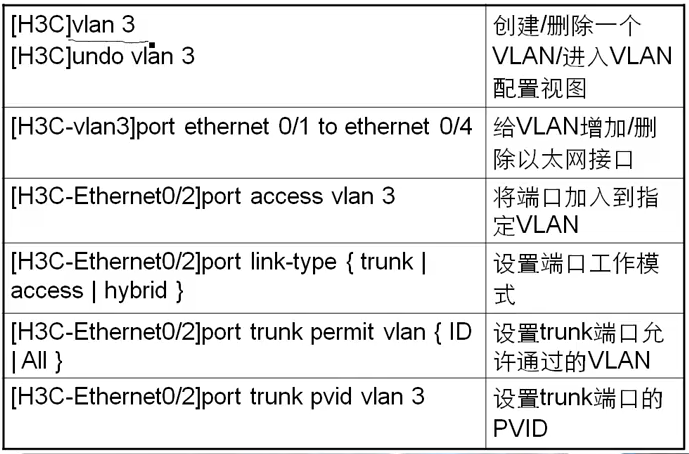

VLAN基本配置

  • PVID：

    • 当交换机接收到普通数据帧时。交换机会根据端口的PVID来识别，如果端口PVID为vlan 3那改数据帧Tag中的VLAN ID就赋值为3

3.端口聚合

配置端口聚合

清除端口聚合

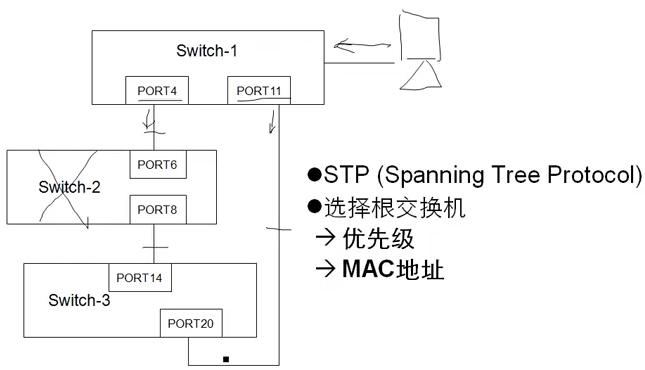

4.STP(Spanning Tree Protocol)生成树协议

STP功能和意义

  • 一个有环路的局域网
  • 功能含义
    • 网络中构建出逻辑树形拓扑接口（阻断网络中环路结构，以免出现广播风暴）
    • 当活跃拓扑出现运行故障时，将原来阻断的节点重新构建起新的树形结构
  • 选举ROOT交换机
    • 优先级
    • Mac地址

STP基本配置

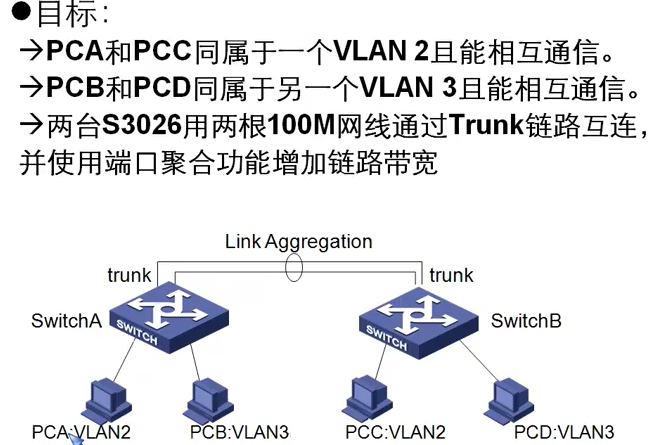

4.S3026简单组网案例

目标：

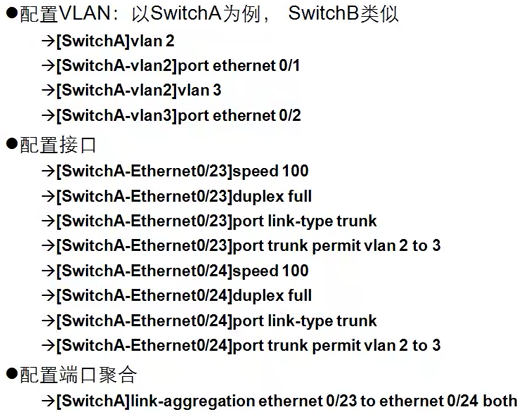

配置：

五、本章要点

以太网技术

- 802.3
- 802.2

交换技术

- 交换机基本原理
- VLAN
- Trunk
- STP
